Tubulação de Cobre Para Gás:

Tradicionalmente, os sistemas de gás foram instalados com tubos de aço rígido e suas conexões de rosca ou solda. Embora há décadas o tubo de aço tenha sido o material mais popular usado para realizar este trabalho,após a campanha do ProCobre no Brasil começou a se usar o cobre como principal tubulação em sistemas de gás.

Nos últimos anos, os altos custos de mão de obra necessários para instalar o tubo rígido tem motivado muitos contratantes para mudar para materiais de tubulação alternativos como a tubulação de cobre e PEX, eles tornaram-se os materiais de escolha para muitos instaladores.



video de manutenção em gás

Nesse artigo você irá saber mais sobre:



As Conexões de Tubulações de Cobre

Instalação da tubulação de cobre para gás

Corte na tubulação de cobre

Solda,Brasagem e Compressão Radial em tubulação de cobre

Tubos de Cobre Soldado

Reparo nas Tubulações de cobre

Conectando Diferentes Materiais

Proteger o tubo

É proibida a instalação da tubulação da rede de distribuição interna em:

Tubulações aparentes

Existe Outro material com melhor Custo Benefício

Esse sistema de multicamada é seguro?



As Conexões de Tubulações de Cobre

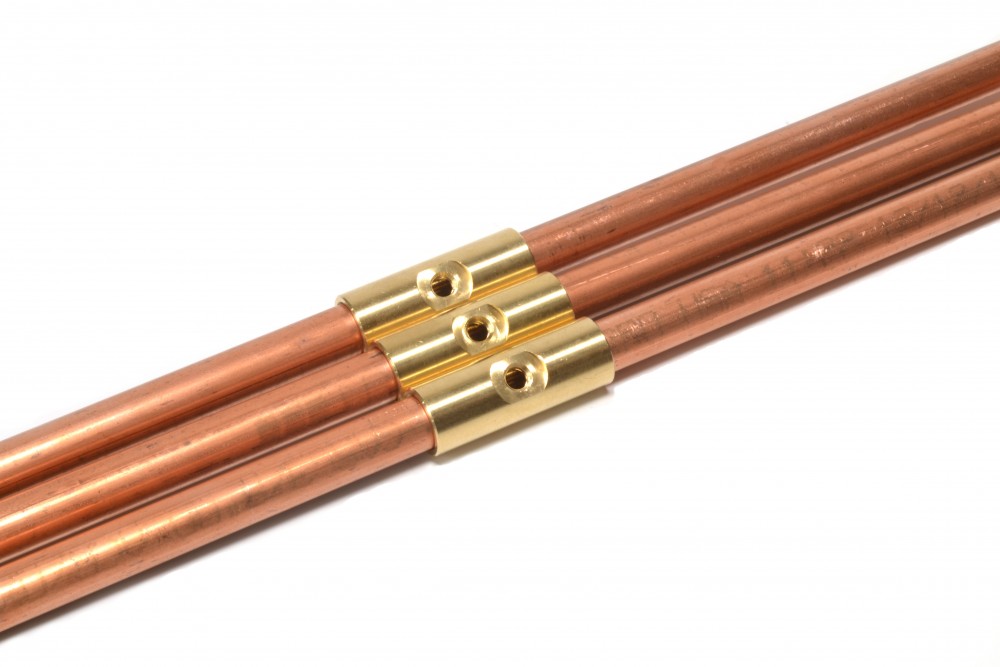

 conexões para gás



Para execução das conexões são admitidas conforme NBR 15526 da ABNT:

As conexões de cobre e suas ligas para acoplamento soldado ou roscado dos tubos de cobre, devem seguir a ABNT NBR 11720;

Conexões com terminais de compressão para uso com tubos de cobre, conforme ABNT NBR 15277;





Instalação da tubulação de cobre para Gás

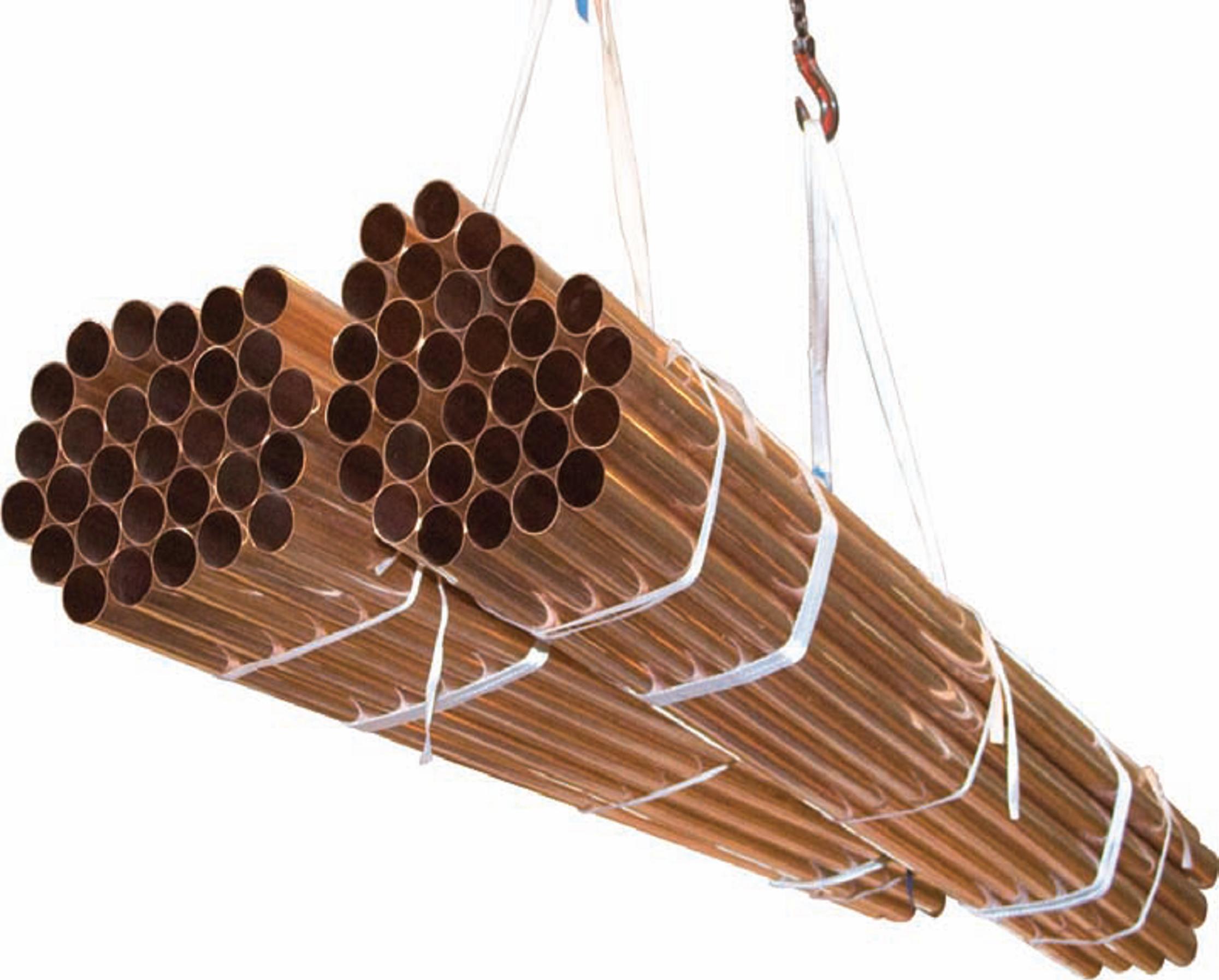

 cano de gás



A tubulação do sistema de gás LP e GN pode ser instalada:

Embutida em paredes ou muros; (recomenda-se evitar percursos horizontais ao longo dos mesmos) e enterradas;

Aparente (instalada com elementos adequados);

As tubulações rígidas para (ar condicionado, refrigeração, gás lp e GN, gases medicinais),os principais métodos aprovados usados para fazer ligações estão brasagem e solda forte.

Existem também os sistemas que usam anéis de pressão de conexão que estejam em conformidade com a norma ANSI LC-4, pressione-Connect Cobre e liga Conexões para utilização como combustível Sistema de Distribuição de Gás, e a NBR (ex: 15526 para gás) equivalente do sistema em trabalho

Nem toda edificação é construída da mesma, portanto, qualquer tubulação instalada terá que ser personalizada para se adequar a sua necessidade.



Corte na tubulação de cobre



Um cortador de tubos corta o cobre com facilidade. Encaixe o tubo no cortador, gire o cortador em torno do tubo, cada vez que você gira o cortador, aperte a lâmina um pouco. Cada rotação vai cortar um pouco mais para dentro do tubo, criando uma costura perfeitamente em linha reta. No entanto, não aperte muito de uma vez ou você pode dobrar o tubo e terá problemas com solda.

Após o corte, remover quaisquer rebarbas no interior do tubo com a ferramenta de remoção.



Solda,Brasagem e Compressão Radial em tubulação de cobre



Cobre rígido pode ser soldado, brasado ou unido com um acoplador de compressão.





Tubos de Cobre Soldado



Em primeiro lugar, cortar o tubo ao comprimento e remover quaisquer rebarbas.

Aplicar uma camada leve de fluxo de solda para o exterior do tubo e o interior do encaixe, utilizando um pequeno pincel ou um pano para difundi-lo. O fluxo impede que o cobre oxide quando você aplicar calor.

Antes de começar a soldar desenrole a solda fora do rolo.Agora usar um maçarico para aquecer o conjunto. Comece a jogar a ponta da chama azul (a parte mais quente). Pode dizer-se o encaixe é suficientemente quente para soldar, olhando para a cor da chama no lado do tubo para longe da tocha. Se parece verde, a articulação é quente o suficiente para soldar. Alternativamente, você pode simplesmente remover a chama e tocar a solda do tubo onde se encontra com o acessório. Se a articulação está suficientemente quente, a solda irá derreter.



Reparo nas Tubulações de cobre



É necessário fechar o registro de abastecimento da rede, drenar a linha danificada e usar um cortador de tubos com folga nas laterais de forma a entrar 2 conexões e um pedaço de tubo (~30cm). Para cada lado do vazamento cerca de 15cm.

Limpe tubo e conexões com lixa apropriada com a finalidade de “correr a solda”.



Conectando Diferentes Materiais

 tubulação de cobre para gás



Para interligação do cobre recomenda o uso de latão NPT (National Pipe Thread) para conectar o cobre ao aço.

Frequentemente é necessário a união de conexões de cobre para bronze e de bronze para o aço, como no caso de medidores, regitros dos equipamentos de consumo,etc….



Proteger o tubo



O cobre precisam de proteção quando passando por paredes de concreto ou bloco.

Fita de proteção muitas vezes, é necessário para tubos de cobre que passa através de uma manga de metal.

A Copper.org recomenda que tubos de cobre havendo a possibilidade de contato com outros metais tenha um isolamento.





É proibida a instalação da tubulação da rede de distribuição interna em:



Duto em atividade (ventilação de ar-condicionado, produtos residuais, exaustão, chaminés etc.);

Cisterna e reservatório de água;

Sistemas elétricos

Depósito de combustível inflamável;

Elementos estruturais;

Espaços confinados

Escada enclausuradas, inclusive dutos de ventilação da antecâmara;

Poço ou vazio de elevador.

Não é permitido dobrar tubos rígidos nas instalações da rede de distribuição interna.



Tubulações aparentes



É proibida a instalação da tubulação da rede de distribuição interna aparente em espaços fechados que possibilitem o acúmulo de gás eventualmente vazado ou que dificultem inspeção e manutenção.





Existe Outro material com melhor Custo Benefício





O Sistema Multicamada, ele é formado por tubos, conexões e ferramentes de compressão radial .

Ele é fabricado com polietileno reticulado ou PEX, tanto na sua camada externa como interna e no meio alumínio e adesivo entre os materiais.

A 17484 norma ISO – “Sistemas Plásticos tubulação – sistemas de tubos multicamadas para instalações de gás interiores com uma pressão máxima de funcionamento até e incluindo 5 bar (500 kPa) – Parte 1: Especificações para os sistemas”

Não existe ainda uma norma da ABNT, que está em fase de estudo no comitê 09.

Apesar disso é possível utilizar o material desde que a fabricante obedeça essa ISSO e o Corpo de Bombeiro local aprove.

OBS: É um material que foi projetado para trabalhar com pressão abaixo de 5bar

Na minha opinião, o cobre é a melhor opção em redes aparentes e embutida com muitas curvas, porém o tubo de multicamada é um material um pouco mais barato.

Esse sistema de multicamada é seguro?



O sistema multicamada tem muitas vantagens. Talvez o maior deles é a facilidade de instalação.O multicamada é instalado como fio elétrico,você sai esticando o material entre dois pontos e corta no comprimento desejado  com cortadores de tubulação simples.



Quando você usa o multicamada você pode minimizar vazamentos de gás quando reduz as conexões.

Mesmo sendo um material de fácil instalação requer profissionais qualificados e ferramentas específicas que são caras.





Gostou do Artigo? Caso precise de instalações de gás lembre que a RW Engenharia é a melhor opção…

Outros artigos que podem te ajudar:

>>Cheiro de gás de Cozinha-Aprenda Tudo sobre ele! *Artigo Novo*
 >> Tubulação Aparente de Gás e Água: Saiba tudo sobre elas!
>>Teste de estanqueidade – Saiba tudo sobre ele!
>>Instalação de fogão: Aprenda tudo com a RW Engenharia
>> Tubulação para gás compare as opções



tubo de gás

video de manutenção em gás
